电脑配置网在以前的文章里为大家介绍过很多关于diy
组装电脑防坑技巧的文章，今天我们再来详细揭秘一下关于劣质水泥PFC电源的问题。（文中只是以其中一个品牌举例，实际上还有很多这类山寨劣质品牌的电源）
相关阅读：《超低价DIY主机的骗局，小白不听劝你能怎样？》《网购组装电脑和实体店装机哪个更靠谱？》《淘宝上的电脑为什么那么便宜?淘宝上的电脑靠谱吗？》《至强e5整机靠谱吗?淘宝至强e5主机能买吗？》
对于很多小白来说，组装电脑的时候很容易忽略电源的问题，大多数人认为电源只要功率够大就行。比如一款100元不到的500W电源，你会觉得它性价比超高？ 虽说是个DIYer（入门小白不算）都知道这个价位买到全新电源跟买个炸弹回家没什么区别。但我更加好奇的是为什么淘宝店铺上的评价居然只有一个差评，要知道很多大牌子电源都有那么几个差评，要么它里面塞二手电源PCB电路板保证质量，要么我就得拆开看看里面到底怎么节省成本。
如今像这种100元的500W电源非常多，淘宝一搜一大把，这里我们就以伯爵电源为例，来让大家了解一下这100块的500W电源到底是个什么样子。

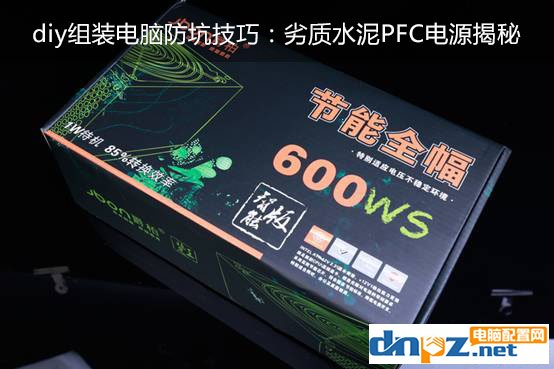

1、右上角“节能全幅”以及底下白色小字——特别适应电压不稳定环境
2、型号600WS
3、左下角85%转换效率
此外，产品外包装上赫然印着“全幅”二字，“全幅”意味着输入电压是100-240V，这样就得多测一组数据。另外这种把型号“600WS”上的数字写成与最大功率600W一样而不是额定功率500W，是有误导消费者的作用，让用户以为它的额定功率是600W，不过怎么取名是爵柏的事我也没法说什么。

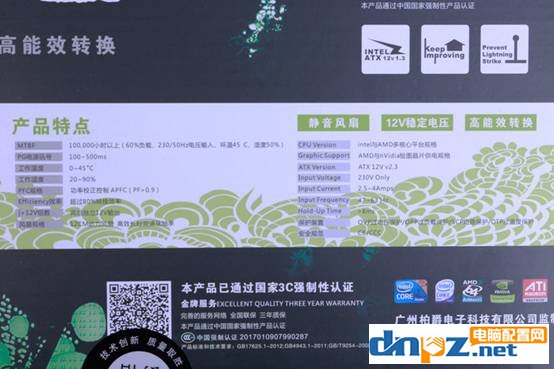

盒子背面还有一份更详细的产品描述。比较重要的信息点是：“超过80%转换效率”，“230V Only”，“Hold-Up Time ＞ 8ms”。
首先它也没说20%及以上负载时都能超过80%转换效率，而且这里的“230V Only”跟前面的全幅矛盾了，最后的“Hold-Up Time”离标准20ms还有很大差距。反正整个产品包装介绍都在糊弄消费者，哦对了这里还写了通过国家3C强制性认证，不知道是真是假。

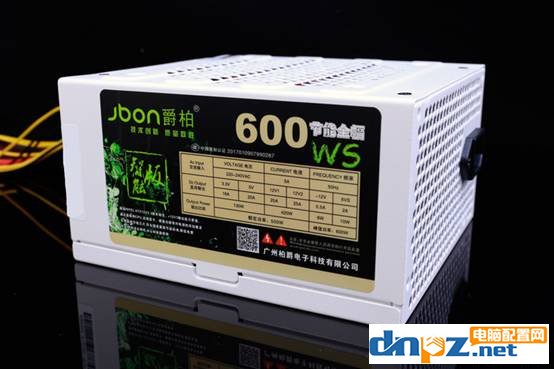

整个电源是纯白色金属外壳， 只有一面有内容，也就是电源铭牌。首先看到的是输入电压范围220-240V，谢天谢地不用测两组数据。然后可以看到+3.3V和+5V上的最大电流甚至比很多质量不错的电源还大。而+12V分了两路输出，两支路最大电流均为25A，分两路输出就是低端电源的惯用做法，因为它们无法保证+12V单路上通过高电流时保持稳定安全。其他参数也是中规中矩挑不出什么毛病。不过这个“中国强制认证”描述感觉有点猫腻。

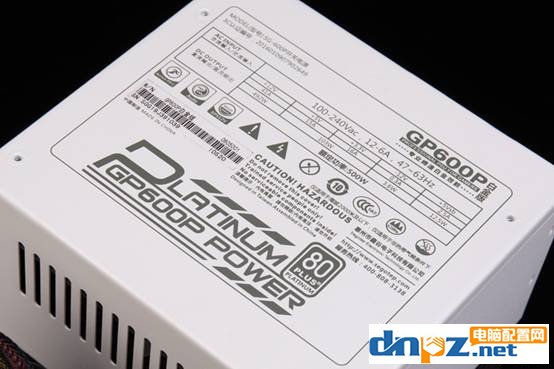

我们来看鑫谷的白金电源GP600P的铭牌上写着+3.3V和+5V输出最大电流也就16A和15A，不过我们能看到描述规范的3C认证编号。
下面我们来对这个100块的500w电源进行拆解评测。
说是拆解评测，但是我还是怕出什么“boom shakalaka”的情况。那就假装它是一个300W的电源吧，起码在出事的几率上再降低40%。而且额定300W就是一套Core i5加甜品显卡配置的大概总功率，大部分电脑的最大功率都在这个范围内。
话不多说直接动手，给+3.3V和+5V加10A电流，-12V加0.4A电流，+5VSB加1.8A电流，300W减去前面的功率剩下的全给+12V（输入电压为230V）。

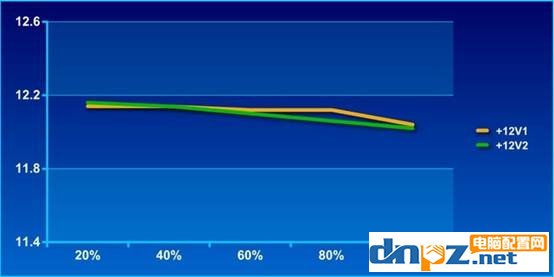

+12V1和+12V2的稳定性相当不错，基本没什么偏移，都在12V-12.15V之间浮动。

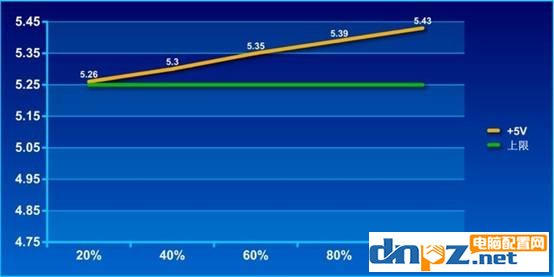

+5V输出电压就相当恐怖了，从20%开始就已经超过电压偏移上限的5.25V，当负载到达100%时+5V上的电压已经达到了5.43V，超标了8.6%（上限为5%）。

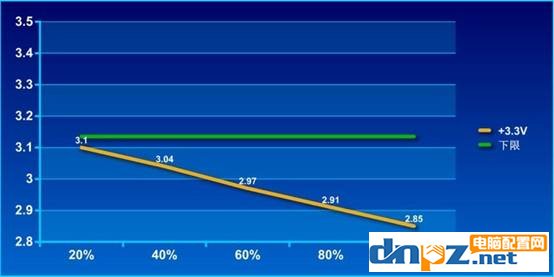

为了和上面+5V相呼应，+3.3V也是作出巨大牺牲。自20%负载开始+3.3V的电压已经低于下限+3.135V，当负载达到100%时电压低至2.85V，低了13.6%（下限为-5%）。
可以说除了+12V比较稳定外，其他两路输出都是严重不达标的，而且是从一开始就超标，负载越高越严重。有啥电脑硬件会用到+3.3V和+5V呢，我给大家罗列一下：主板、内存、显卡、机械硬盘和固态硬盘。也就是说这两路的电压过高过低是有可能导致以上的硬件严重损坏的，尤其是硬盘产品。
对了，别忘了一开始我是把额定功率设置为300W而不是产品说明上的500W，这样可以预估当我们把它当500W电源使用时的情况是多么严重。

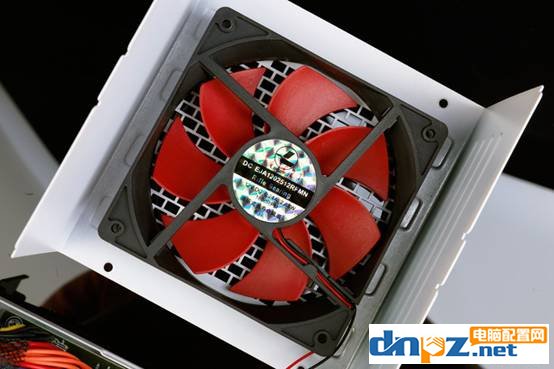

整个电源掂在手里轻飘飘的，散热风扇是12cm规格，叶片的塑料质感不怎么好，也没有标识是哪家的产品。

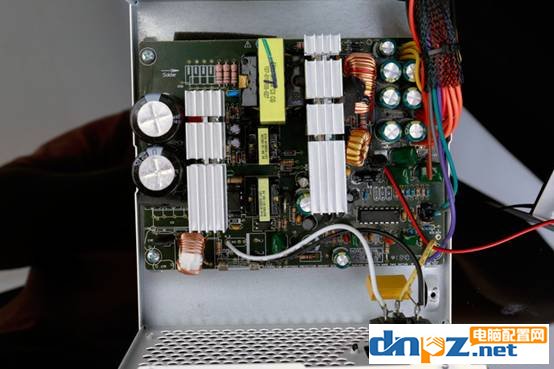

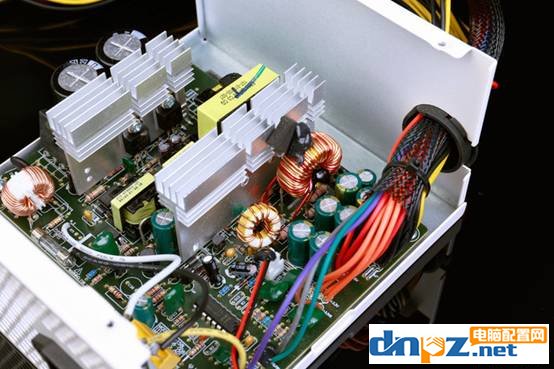

整个内部PCB电路板也就这么点，上下都空了一截，比常规电源的PCB板少了五分之二的面积。面积少那么多，加上看起来空空的，所以根本就没什么用料。

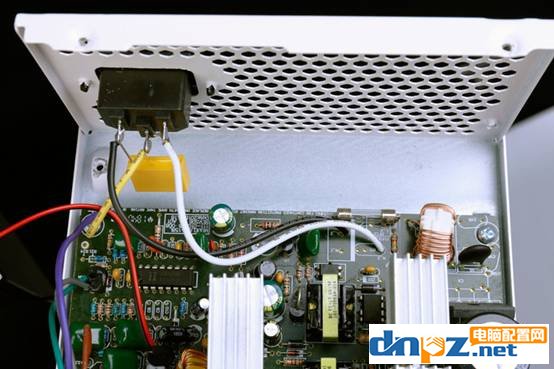

电源输入端也算是有一个X电容，那请问Y电容呢？下面就一个电感线圈和Y电容，其他东西都没了。我们可以假装它这里算是EMI滤波电路吧。

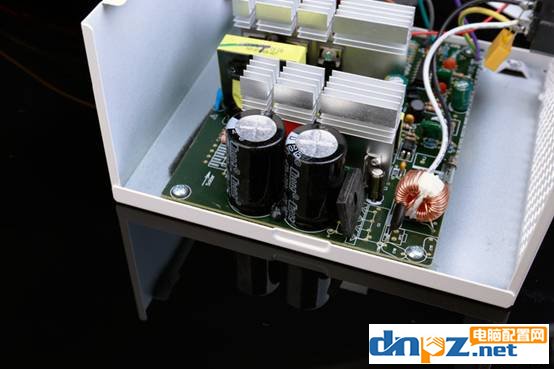

电源PFC部分可以看到有整流桥和两个主电容，隐约能看到后方金属片上锁着开关管，不过好像少了点什么东西。之前就有人吐槽过为什么爵柏电源里面是水泥PFC，就是一个水泥块假装是被动PFC。为了不让你们吐槽，这个电源连PFC电感都没了，这样你就不能说我用水泥PFC了吧。

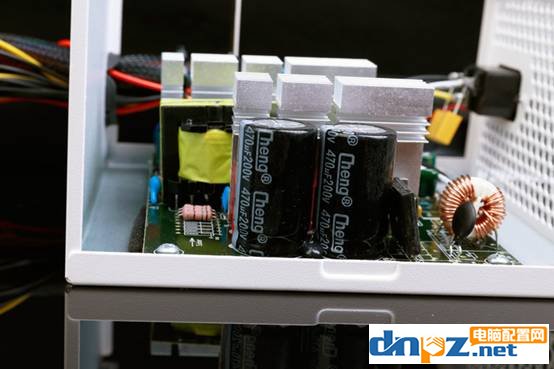

主电容居然是两只470μF、200V耐压规格电容，然而我们看不到任何关于耐温的标识，而且耐压也相当低。

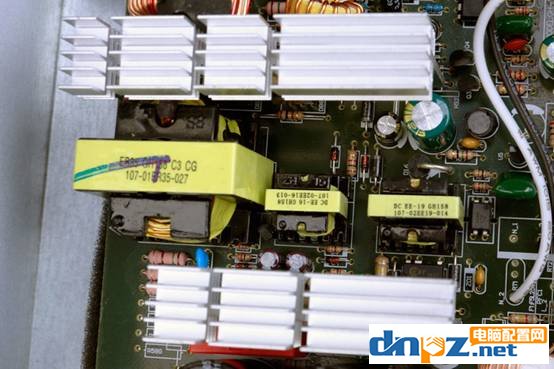

这里是老式半桥架构的变压电路，转换效率相当低。大家不要把它和同样有一大两小变压器的LLC架构弄混了。
整个电路板中并没有看到任何用于磁放大的线圈，倒是有一大一小两个线圈用于+12V、+5V储能和+3.3V储能。难怪上面测试的+3.3V和+5V电压偏移这么大。
如此劣质的电源为什么全都是好评，就一条差评？

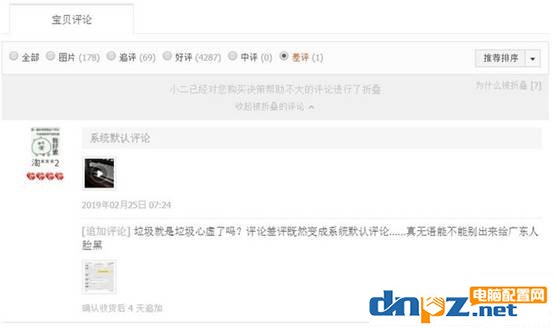

接近4300个好评只有唯一的差评也是被折叠起来，并显示对决策帮助不大，其中的套路我就不多说了。而且可以看到这位消费者表示自己的差评被替换成默认评论，到底怎么操作的我也不得而知。不过一家这么大的店买了这么多电源居然只有这么一个差评挺不错的。

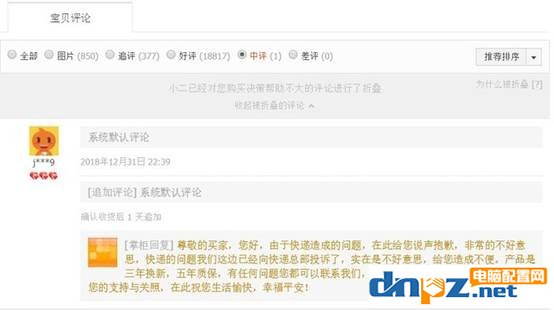

至于额定400W版本的产品卖得更多，评价方面却是0差评，中评好像也被改为系统默认评论。好评和追加评论上写满了“非常好用”、“稳定”、“买了很多个都没问题”等字眼，差点让我以为它是一个比贼船顶级电源更好的产品。
偷换概念：中国强制认证是什么鬼？
上面我们曾经提到了这个爵柏600WS的电源铭牌上标有了一个类似3C认证的编号，但是这里却没有明确说明是“3C”而是什么“中国强制认证”，一度我以为这东西是假的。

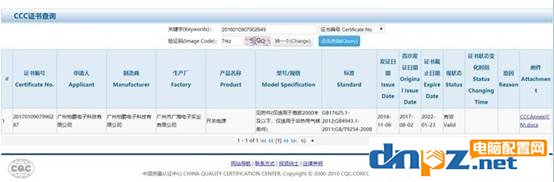

不过我在中国质量认证中心的证书查询页面（http://webdata.cqccms.com.cn/webdata/query/CCCCerti.do）上输入编号后，发现还确实有这个编号的相关资料。本着钻研到底的精神我下载了最右边的这个附件，然后就发现了一些有趣的东西。

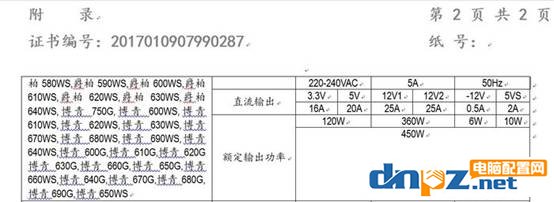

word文件里都是同批次送达3C认证的一些产品以及它们的名字。然后我找到了命名为爵柏 600WS的开关电源数据，发现了它其实是一个额定450W电源，+12V的最大功率跟电源铭牌有出入。另外，这里可以看到有左边有一堆名字，也就是说送过去认证的电源将是这些型号名称（个人认为）。这只是整个3C认证证书的一小部分，估计爵柏的很多功率相近的产品用的是同一种电源。
通过拆解分析内部电路，我并不认为这种电源能通过3C认证，那应该就是送测版本跟出售版本不一样的套路了。反正这份证书是个人都能到网上下载下来查询，大家可以去试试查查自己正在用的电源上的3C认证编号哦。
即使采用了额定500W的60%为最大负载，+3.3V和+5V供电依然是出现相当严重的偏移，这样对整台电脑的主板、内存、显卡、机械硬盘和固态硬盘都会造成损害。入手这种电源的消费者对硬件也不太熟悉，那么其他硬件的选择也不一定靠谱，双重压力下整台电脑随时boom！
总结：劣质水泥PFC电源揭秘
还是那句话，一分钱一分货，所谓的性价比是有一个合理的区间的，就比如我现在卖给你一碗3块钱的红烧牛肉面，你敢吃吗？这类山寨劣质电源内部没有完整的一、二级EMI滤波电路，用料相当缩水。别说被动PFC，连个水泥块也省了。这样的电源对整台电脑的主板、内存、显卡、机械硬盘和固态硬盘都会造成损害。100块想买到合格的500W电源绝对是不可能的，别把zhadan搬回家。
