solidworks2020是一款基于优秀的三维CAD系统。solidworks中一般不用扫描切除的办法画螺纹，因为在工程图中无法识别，那么怎么画外螺纹呢？下面小编就告诉你！
类别：行业软件 大小：15.9G 语言：简体中文

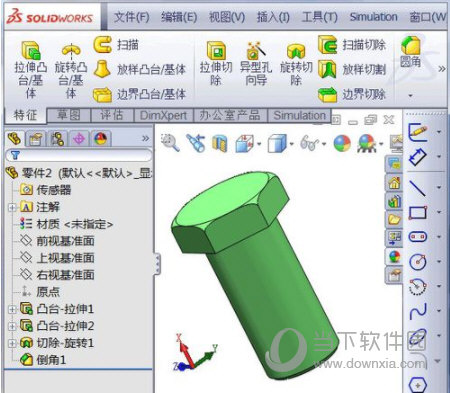

评分：6首先建好你要画螺纹的零件

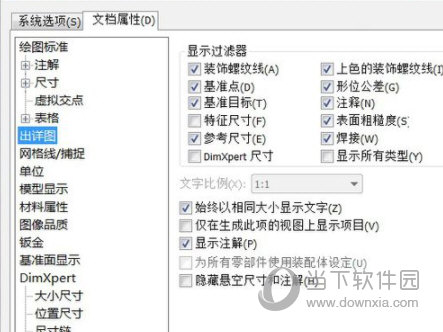

插入螺纹之前得先把“上色的螺纹装饰线命令打开”，否则插入了螺纹不会显示。打开文件菜单“工具”下拉菜单，选择“选项”，打开“文档属性”对话框

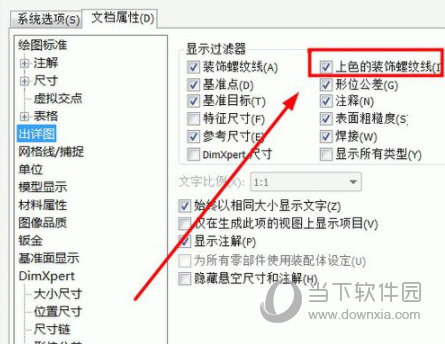

在选项设置中，勾选“上色的螺纹装饰线”

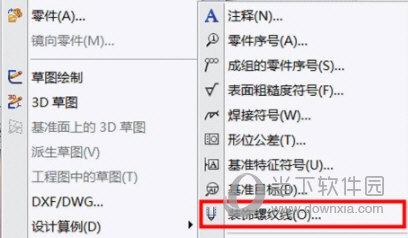

确定返回零件模式，在上方文件菜单栏“插入”，“注释”，“装饰螺纹线”

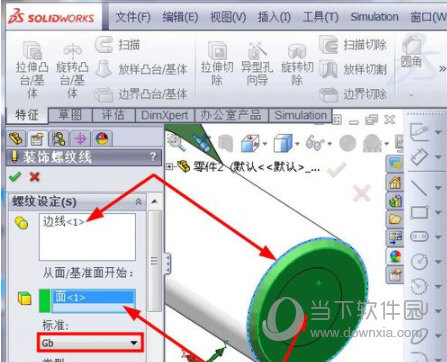

打开之后，选择边线，基准面，选择国家标准，选择螺纹类型，规格

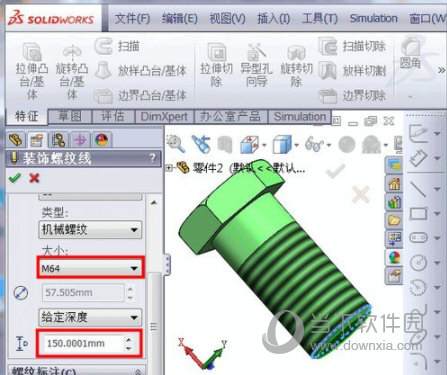

再选择螺纹的大小，我这里以M64的螺纹为例子，输入螺纹长度为150mm
确定螺纹就已经画好了，将螺纹导入工程图，螺纹的细实线和粗实线都出现了，螺纹就不用在画了，直接标注即可。
以上就是小编为大家带来的关于solidworks画外螺纹方法，希望能够对你有一定帮助，有任何问题都可以给小编进行留言。
